IEC 60309-1

工業用插頭、插座和耦合器.第1部分:一般要求（2012）

IEC 60309-2

工業用插頭、插座和耦合器.第2部分:插銷和插套附件的尺寸互換性要求

IEC 60309-5

工業用插頭、插座和耦合器.第5部分:用于低壓岸電連接系統的插銷和插套附件的尺寸互換性要求（2017）

IEC/ISO/IEEE   80005-1-2012

港口公用連接設施 第1部分：高壓海岸連接系統(HVSC) 一般要求

IEC/ISO/IEEE   80005-2-2012

港口公用連接設施 第2部分：高壓岸上連接系統（HVSC）   - 通訊接口說明

IEC/PAS   80005-3-2016

港口公共連接設施 第3部分：低壓岸電連接（LVSC）系統   - 一般要求

GB/T 11918.1-2014

工業用插頭插座和耦合器 第1部分：通用要求

GB/T   11918.2-2014

工業用插頭插座和耦合器 第2部分：帶插銷和插套的電器附件的尺寸兼容性和互換性要求

GB/T   1918.4-2014

工業用插頭插座和耦合器 第4部分：有或無聯鎖帶開關的

GB/T   30845.1-2014

《高壓岸電連接系統（HVSC系統）用插頭、插座和船用耦合器 第1部分：通用要求》

 GB/T30845.2-2014

《高壓岸電連接系統（HVSC系統）用插頭、插座和船用耦合器 第2部分：不同類型船舶用附件的尺寸兼容性和互換性要求》

防護等級

IP66

IP66

額定電壓

440V/690V

440V/690V

額定電流

200A/250A/350A/420A

200A/250A/350A/420A

主回路數

4/5

4/5

安全回路芯數

2/4（IEC新標）

2/4（IEC新標）

主回路線徑

50mm2 70mm2  95mm2  120mm2  150mm2 185mm2

50mm2 70mm2  95mm2  120mm2  150mm2 185mm2

產品特性

1、外殼材質淬火鑄鋁(AS7G )；密封材質為氯丁氯丁橡膠，確保IP66等級; 緊固件材質均為不銹鋼；Alodine導電氧化防護

2、單片絕緣子由尼龍PA6材料制成；插頭和插座內部，用于供電和用點的觸點   絕緣子可以互換；

3、觸點材質為鍍銀銅合金；

4、觸點耐受溫度200T ( 392° F ); 電纜端子為壓入型，可拆卸

5、采用壓入或焊接法接入端子；

6、供電觸點配備有專利設計的內部籠形襯套   (GITTER ),使用便利；

7、大量的獨立觸點極大地增加了觸點的電 流負載容量；

8、觸點間的低摩擦使插拔力降低，使用長久;   *觸點適用溫度范圍廣，在20CK： ( 392° F ) 高溫下也能保持工作正常；

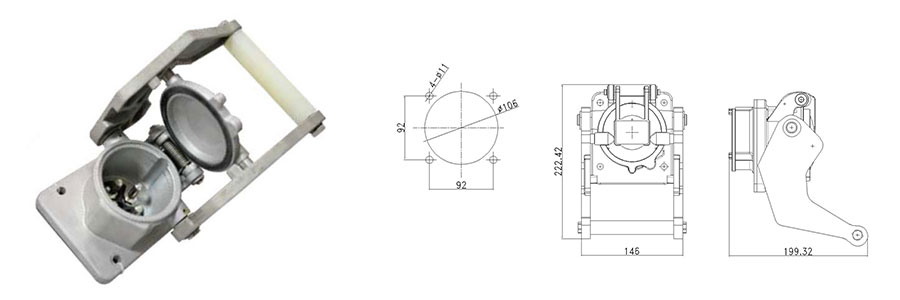

200A

440V

3P+E

2P

50~70

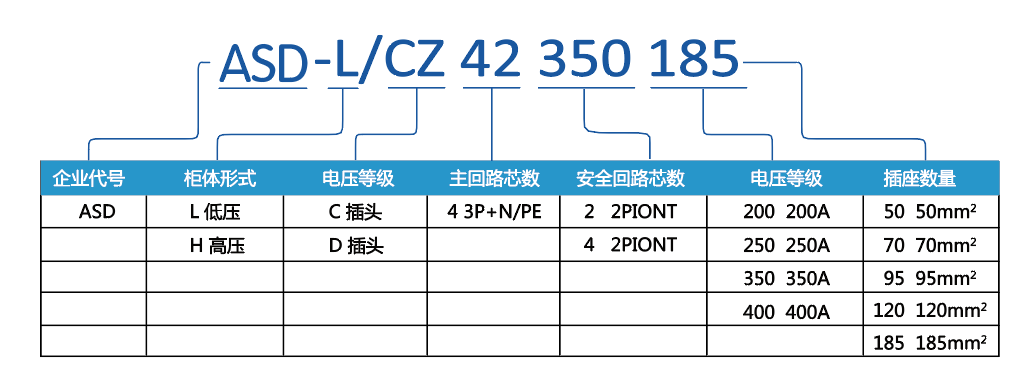

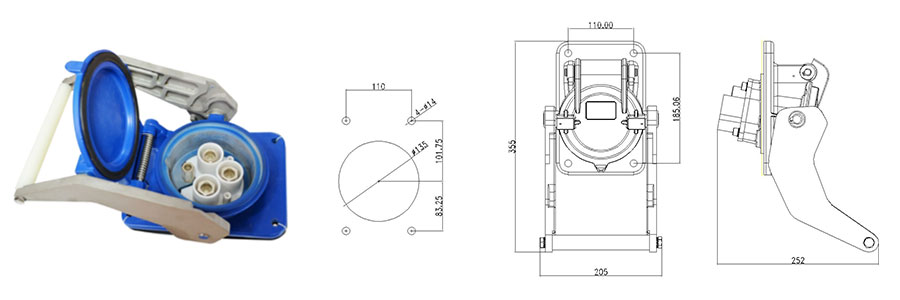

JD-L/CZ-42-200-70

插座配插套

200A

440V

3P+N+E

2P

50~70

JD-L/CZ-52-200-70

插座配插套

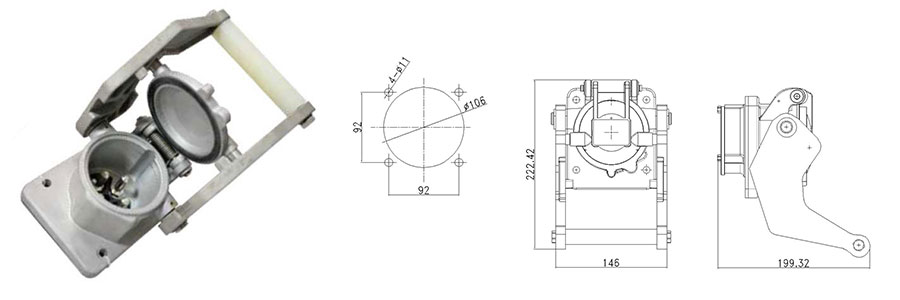

200A

440V

3P+E

2P

50~70

JD-L/CF-42-200-70

插座配插針

200A

440V

3P+N+E

2P

50~70

JD-L/CF-52-200-70

插座配插針

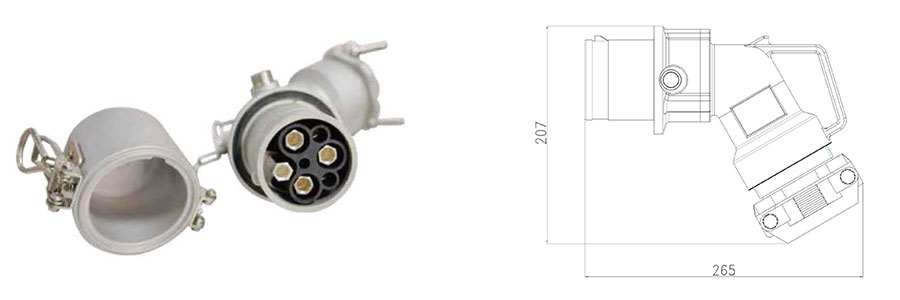

200A

440V

3P+E

2P

50~70

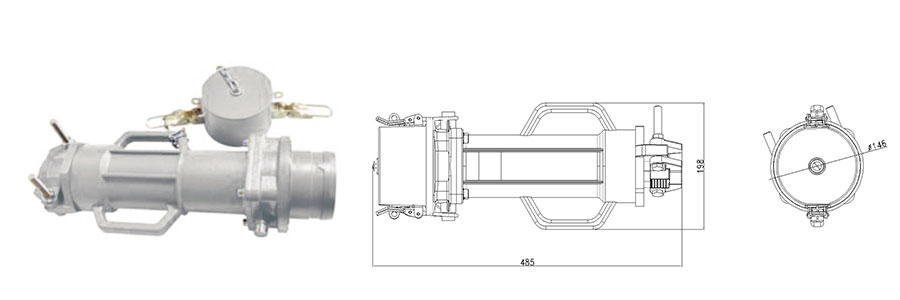

JD-L/DZ-42-200-70

插頭配插針

200A

440V

3P+N+E

2P

50~70

JD-L/DZ-52-200-70

插頭配插針

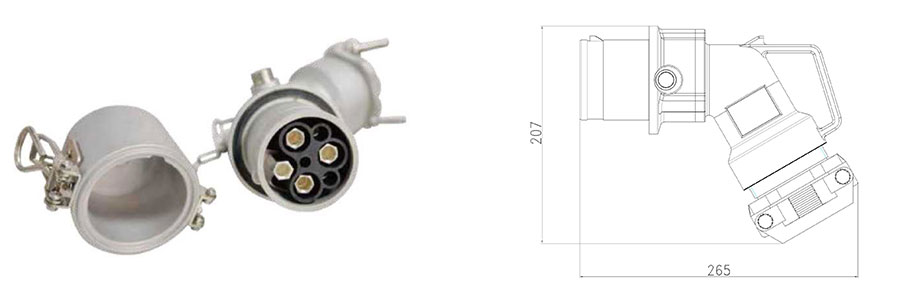

200A

440V

3P+E

2P

50~70

JD-L/DF-42-200-70

插頭配插套

200A

440V

3P+N+E

2P

50~70

JD-L/DF-52-200-70

插頭配插套

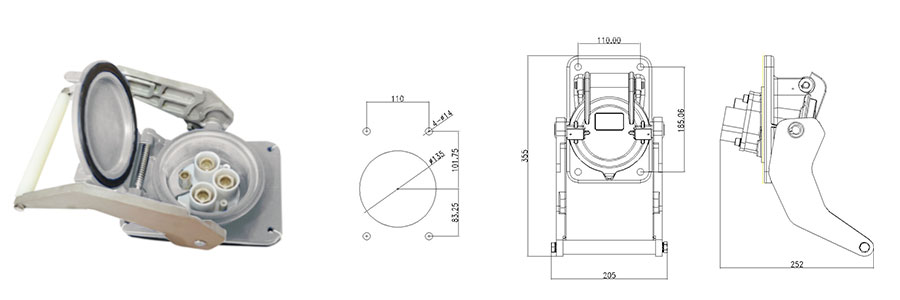

250A

690V

3P+E

2P

70~90

JD-L/CZ-42-250-90

插座配插套

250A

690V

3P+N+E

2P

70~90

JD-L/CZ-52-250-90

插座配插套

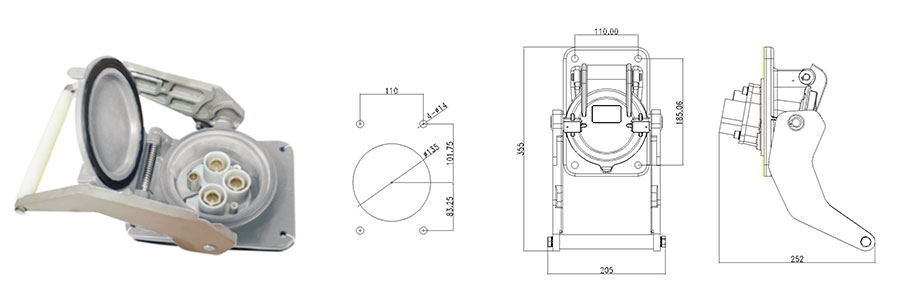

250A

690V

3P+E

2P

70~90

JD-L/CF-42-250-90

插座配插針

250A

690V

3P+N+E

2P

70~90

JD-L/CF-52-250-90

插座配插針

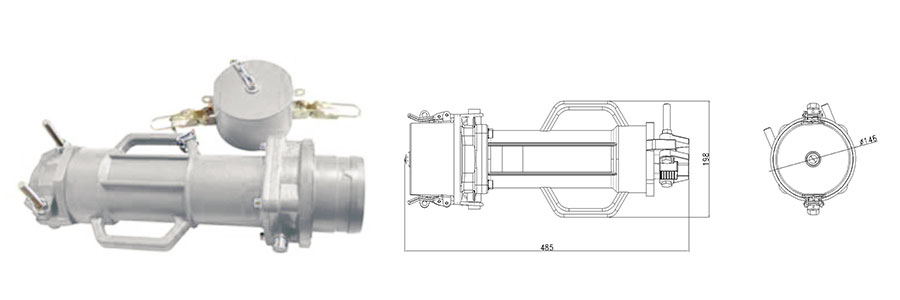

250A

690V

3P+E

2P

70~90

JD-L/DZ-42-250-90

插頭配插針

250A

690V

3P+N+E

2P

70~90

JD-L/DZ-52-250-90

插頭配插針

250A

690V

3P+E

2P

70~90

JD-L/DF-42-250-90

插頭配插套

250A

690V

3P+N+E

2P

70~90

JD-L/DF-52-250-90

插頭配插套

350A

690V

3P+E

4P

120~185

JD-L/CZ-44-350-185

插座配插套

350A

690V

3P+E

4P

120~185

JD-L/CF-44-350-185

插座配插針

350A

690V

3P+E

4P

120~185

JD-L/DZ-44-350-185

插頭配插針

350A

690V

3P+E

4P

120~185

JD-L/DF-44-350-185

插頭配插套

420A

690V

3P+E

2P

120~185

JD-L/CZ-42-420-185

插座配插套

420A

690V

3P+E

2P

120~185

JD-L/CF-42-420-185

插座配插針

420A

690V

3P+E

2P

120~185

JD-L/DZ-42-420-185

插頭配插針

420A

690V

3P+E

2P

120~185

JD-L/DF-42-420-185

插頭配插套

350A

7200V

3P+E

2P

70~95

JD-H/CZ-42-350-95

插座配插套

350A

7200V

3P+E

2P

70~95

JD-H/CF-42-350-95

插座配插針

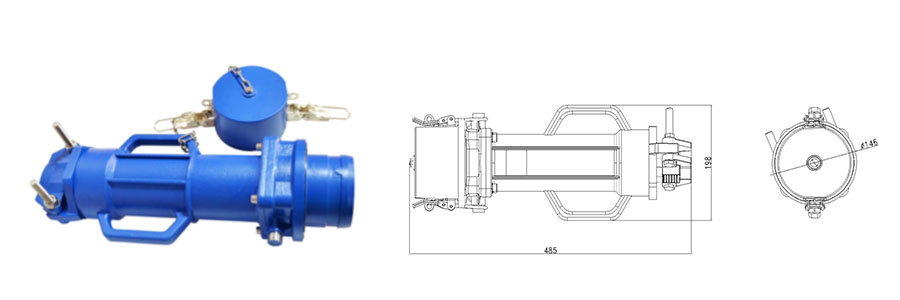

350A

7200V

3P+E

2P

70~95

JD-H/DZ-42-350-95

插頭配插針

350A

7200V

3P+E

2P

70~95

JD-H/DF-42-350-95

插頭配插套
