高低壓岸電接電箱
1.1 產品應用

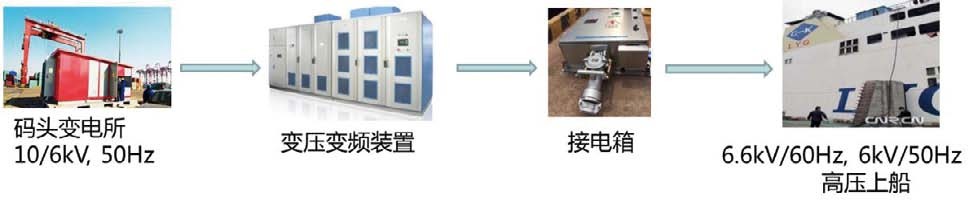

JD-*S系列高低壓岸電接電箱為內河、海港船舶岸電系統岸連接的主要設備，可適用于可支持連接集裝箱船、散貨船、郵輪、客滾輪、特種船舶（如LNG/LPG船舶）等不同類船舶低壓岸電接電箱容量為100kVA~10000kVA，額定電壓為0.69kV；高壓岸電接電箱容量為800kVA~8000kVA，額定工作電壓為7.2kV。JD-*S系列高低壓岸電接電箱采用304、316不銹鋼材質，具有防護等級高、強度高、耐腐蝕性強，能適應港口強鹽霧環境等特點。適用于IEC/ISO/IEEE、GB/T, JTS、JTT等國際及國內岸電行業標準，具備光纖通訊標準和標準ST接口。插頭插座不低IP66, 配備通電互鎖，緊急停止，加熱除濕、避雷等裝置
1.2 參照標準
IEC/ISO/IEEE 80005-1-2012《港□公用連接設施第1部分：高壓連接系統（HVSC）-般要求》
IEC/ISO/IEEE 80005-2-2012《港□公用連接設施第2部分：高壓岸上連接（HVSC）系統-通訊接□說明》
IEC/ISO/IEEE 80005-3-2016《港口公共連接設施第3部分：低壓岸電連接（LVSC）系統-—般要求》
1.3 使用環境
工作環境溫度：-25℃～+55℃
相對濕度：5％～95％
抗腐蝕、抗鹽霧
特殊地區使用時，需根據當地環境條件在訂貨時說明

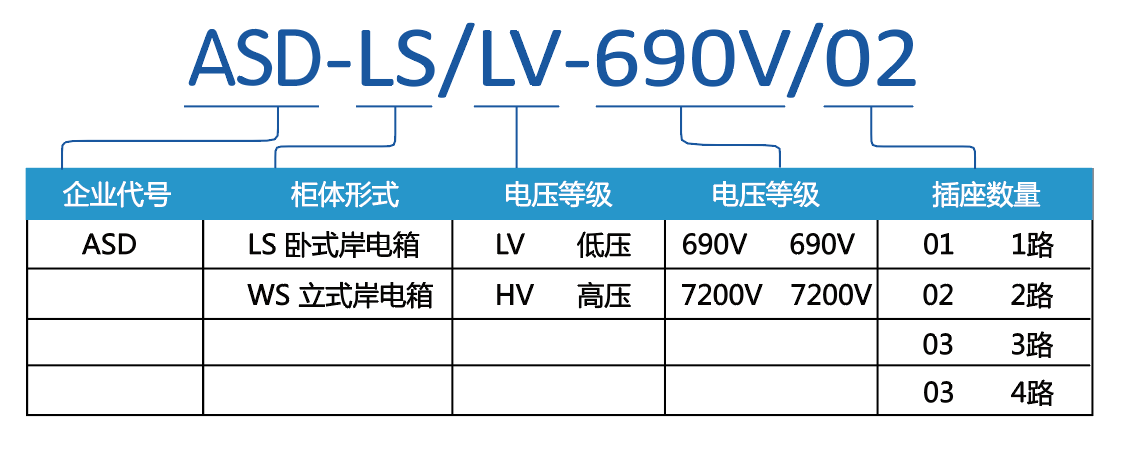

二、產品命名規則

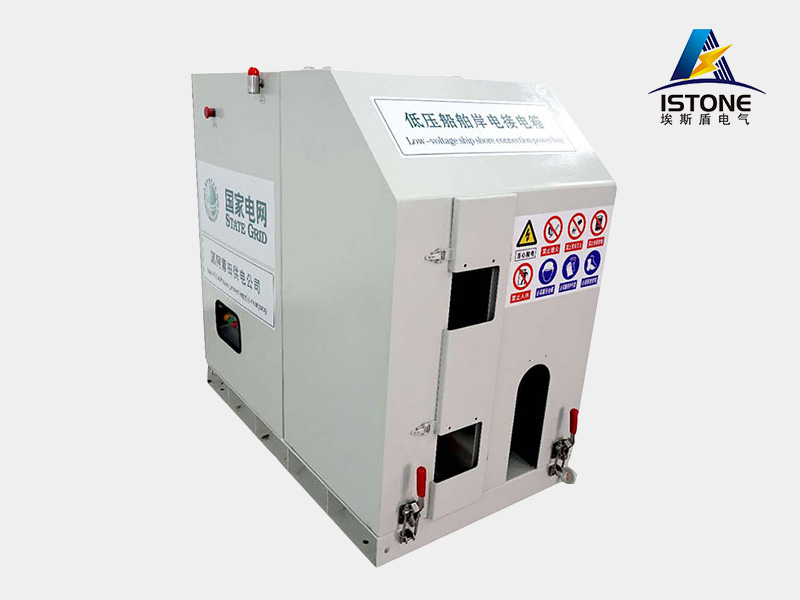

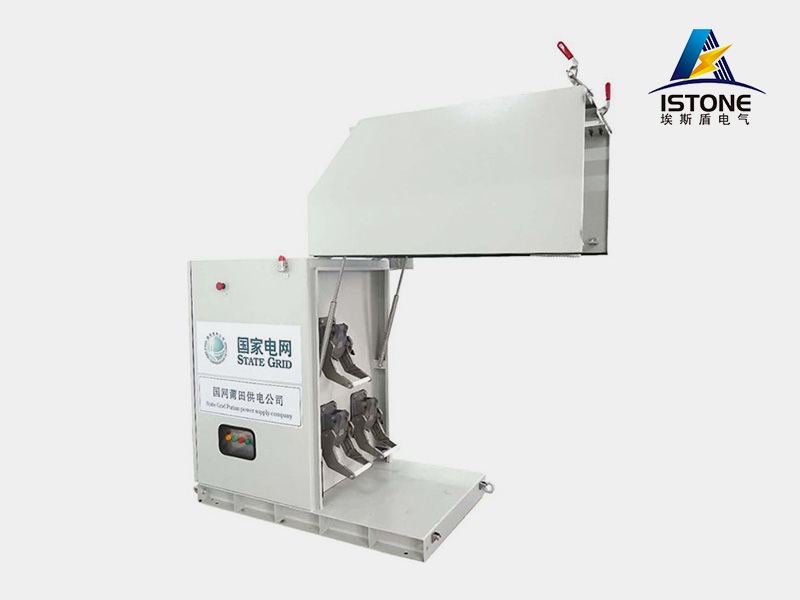

三、產品實樣
四、參數規格
4.1 低壓岸電接電箱技術參數
規格型號 | JD-LS/LV-690V/*系列 | JD-WS/LV-690V/*系列 | ||
防護等級 | IP54/IP65 | IP56/IP65 | ||
輸入電源 | 額定電壓 | 690V | 額定電壓 | 690V |
額定功率 | 100kW/200KW/500KW | 額定功率 | 100kW/200KW/500KW | |
800KW/1000KW | 800KW/1000KW | |||
額定頻率 | 50Hz/60Hz | 額定頻率 | 50Hz/60Hz | |
輸入接口 | 1路 | 輸入接口 | 1路 | |
接口形式 | 接線柱 | 接口形式 | 接線柱 | |
輸出電源 | 額定電壓 | 690V | 額定電壓 | 690V |
額定功率 | 100kW/200KW/500KW | 額定功率 | 100kW/200KW/500KW | |
800KW/1000KW | 800KW/1000KW | |||
額定頻率 | 50Hz/60Hz | 額定頻率 | 50Hz/60Hz | |
輸出接口 | 1路/2路/3路/4路 | 輸出接口 | 1路/2路/3路/4路 | |
接口形式 | 岸電專用插頭 | 接口形式 | 岸電專用插頭 | |
通訊接口 | 光纖 | 多模/單模 | 光纖 | 多模/單模 |
主要功能 | 防雷保護 | 選配 | 防雷保護 | 選配 |
電氣聯鎖 | 標配 | 電氣聯鎖 | 標配 | |
機械聯鎖 | 標配 | 機械聯鎖 | 標配 | |
工作指示 | 標配 | 工作指示 | 標配 | |
報警指示 | 標配 | 報警指示 | 標配 | |
4.2 高壓岸電接電箱技術參數
規格型號 | JD-LS/HV-7200V/*系列 | JD-WS/LV-7200V/*系列 | ||
防護等級 | IP54/IP65 | IP56/IP65 | ||
輸入電源 | 額定電壓 | 7.2kV | 額定電壓 | 7.2kV |
額定功率 | 800kW/1MW/2MW/3MW/ | 額定功率 | 800kW/1MW/2MW/3MW/ | |
5MV/8MV | 5MV/8MV | |||
額定頻率 | 50Hz/60Hz | 額定頻率 | 50Hz/60Hz | |
輸入接口 | 1路 | 輸入接口 | 1路 | |
接口形式 | 接線柱 | 接口形式 | 接線柱 | |
輸出電源 | 額定電壓 | 7.2kV | 額定電壓 | 7.2kV |
額定功率 | 800kW/1MW/2MW/3MW/ | 額定功率 | 800kW/1MW/2MW/3MW/ | |
5MV/8MV | 5MV/8MV | |||
額定頻率 | 50Hz/60Hz | 額定頻率 | 50Hz/60Hz | |
輸出接口 | 1路/2路/3路/4路 | 輸出接口 | 1路/2路/3路/4路 | |
接口形式 | 岸電專用插頭 | 接口形式 | 岸電專用插頭 | |
通訊接口 | 光纖 | 多模/單模 | 光纖 | 多模/單模 |
主要功能 | 防雷保護 | 選配 | 防雷保護 | 選配 |
電氣聯鎖 | 標配 | 電氣聯鎖 | 標配 | |
機械聯鎖 | 標配 | 機械聯鎖 | 標配 | |
工作指示 | 標配 | 工作指示 | 標配 | |
報警指示 | 標配 | 報警指示 | 標配 | |
